電磁相容測試實驗室執行內部校正活動時應考量的品保措施
本會「內部校正特定規範(文件編號TAF-CNLA-T18)」 (以下稱T18)，自2015年1月1日起正式實施。T18是為了確保內部校正結果之正確性及可靠性而訂定之基本要求，用以支持內部校正活動之追溯性。T18適用於實驗室、檢驗機構、參考物質生產機構及能力試驗執行機構，在上述機構中，以本會認可電磁相容測試實驗室(以下稱EMC實驗室)執行內部校正之比例為最高。
EMC實驗室在執行內校工作時，應將T18對於品保的要求納入管理系統運作(例如內部稽核)，以保障內部校正活動之有效性。此外，對於各種校正件的內部校正活動另應遵循對應的特定技術規範，例如CISPR 16-1-4及ANSI C63.5規範了Antenna的校正方法，ANSI 63.4則規範了LISN impedance 及Cable insertion loss的校正(量測)要求。鑒於本會認可EMC實驗室執行內部校正的校正件主要為Cable、Amplifier、LISN及Filter，本文試列舉上述校正件執行內部校正時，應考量的品保措施:
1. 纜線的插入損失(Cable insertion loss)
ANSI C63.4:2009 4.7.5節提到，在溫度變化達15℃時，會造成至少2%的Cable loss，所以實驗室在溫度變化達15℃就必須重新量測Cable loss；尤其是置於開放式測試場地(OATS)的纜線，在不同的季節，溫度差異經常超過20℃，此時實驗室應持續監控環境溫度，適時對Cable loss重新量測，以產生對應該溫度的頻率特性資料(cable loss characterization)。
2. 放大器的1dB壓縮點(1 dB compression point of power amplifier)

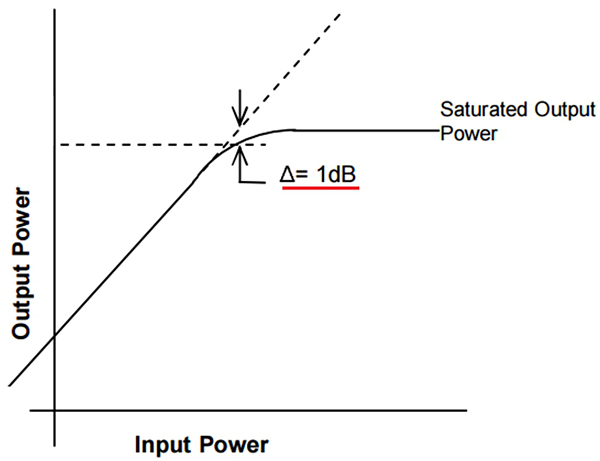

理想的放大器元件，其輸出/輸入的比值為線性，但實務上使用的放大器則非為線性，使得輸入功率增加到某一程度時，輸出功率即到達飽和，因此 1dB 壓縮點是定義為輸出功率落後理想輸出功率 1dB(如右圖所示)，所以經計算實際量測與理想曲線的差值，即可找到 1dB 壓縮點，也就是放大器的最大輸出功率。由於放大器實際的可使用頻率範圍與增益未必與規格書的宣稱值相符，因此找出放大器的最大輸出功率，才能在適當的頻率範圍內正確地使用放大器，落實這項品保措施同時也是為了符合ISO/IEC 17025 5.5.2節(設備校正後之允收、服務前應查核)的要求。
放大器的1dB壓縮點
3. 阻抗穩定網路 LISN
ANSI C63.4:2009 附錄B1要求LISN的阻抗及Insertion loss應至少每年校正或量測。此外，實驗室應按照附錄B.5中所列阻抗規格表對LISN作允收判定(Characteristic tolerance ± 20%)
4. 系統組裝
T18 SECTION 3.6節提到校正前之準備程序的要求，如校正系統之組裝、暖機、標準件及待校件之穩定、檢查及校正前之品保查核等。舉例而言，組裝校正(或量測)系統時，Cable接頭若未旋緊，將影響高頻量測結果，若將接頭鎖得太緊，則容易導致接頭損壞。以良好的品保措施來說，在連接Cable以組裝校正系統時，應使用經校正的扭力扳手，並納入作業程序書，下表提供扭力扳手用於常見各型式接頭的扭力設定參考值。此外，測試設備亦應按照儀器說明書在使用前暖機及功能查核。
| 接頭型式 | 扭力設定建議值 lb-inch / N-cm |
|---|---|
| 1.85 mm | 8 / 90 |
| 2.4 mm | 8 / 90 |
| Precision 3.5 mm | 8 / 90 |
| N-type | 12 / 136 |
| SMA | 5 / 56 |
| Precision 7 mm | 12 / 136 |
5. Filter或Splitter
實驗室執行Filter或Splitter的內部校正後(委外校正亦然)，應按照測試標準訂定Filter或Splitter的允收條件。舉例來說，實驗室申請項目包含 CISPR 32，執行附錄C4.2.2節項目(TV/FM broadcast receiver tuner port)時，用以連接Signal generator的Filter或Splitter，應至少達到-6 dB的衰減。換句話說，設備不僅要校正，且校正後須符合測試標準所訂出的規格，方能滿足前述ISO/IEC 17025 5.5.2節(設備校正後之允收)的要求。
本文旨在舉例EMC實驗室執行內部校正常見的品保措施，完善的品保非限於上述五點，舉凡環境監控、設備定期查核及其記錄保存也是品保的一環，尤其EMC實驗室的認可範圍通常包含多項測試標準，凡涉及特定測試標準的要求，實驗室均應按照該些測試標準，確實執行校正後允收及使用前查核。對於本文內容及應用有任何疑問或指教，歡迎與本文作者林靖瑋專員聯絡。電子郵件 jingwei@taftw.org.tw。
